产品介绍:
引导屏是停车引导和出入口系统的配套产品,主要安装在停车场输入口或停车场内各控制区域,可实时发布停车场区域剩余车位数,引导车主快速找到停车位。本产品配置标准RS485和RJ45通讯方式,可显示数字和动态箭头等。

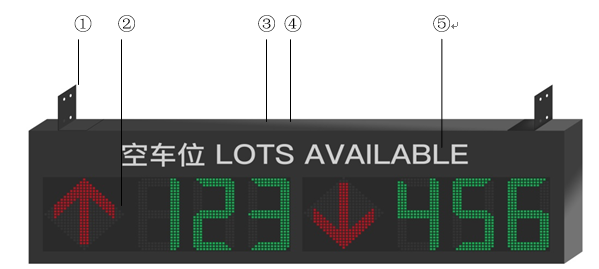

各部件名称
序号 |
名称 |
|
1 |
可拆卸挂钩,孔径6mm |
与吊杆相连 |
2 |
显示区域 |
|
3 |
电源线 |
AC220V |
4 |
信号线 |
RS485/RJ45 |
5 |
停车位标识 |
产品特性:
1)配置标准RS485和RJ45通讯方式;
2)灯箱上部分镂空显示“空车位”字样,下部分LED 8字屏动态显示箭头及空余车位;
3)LED模组支持红色箭头和绿色数字双色显示,剩余车位数显示;
4)配置方便,维护简单,支持后开盖,装好后也可方便维护;
外观大气美观,显示效果醒目。
技术参数:
车位引导屏 |
|||
型号 |

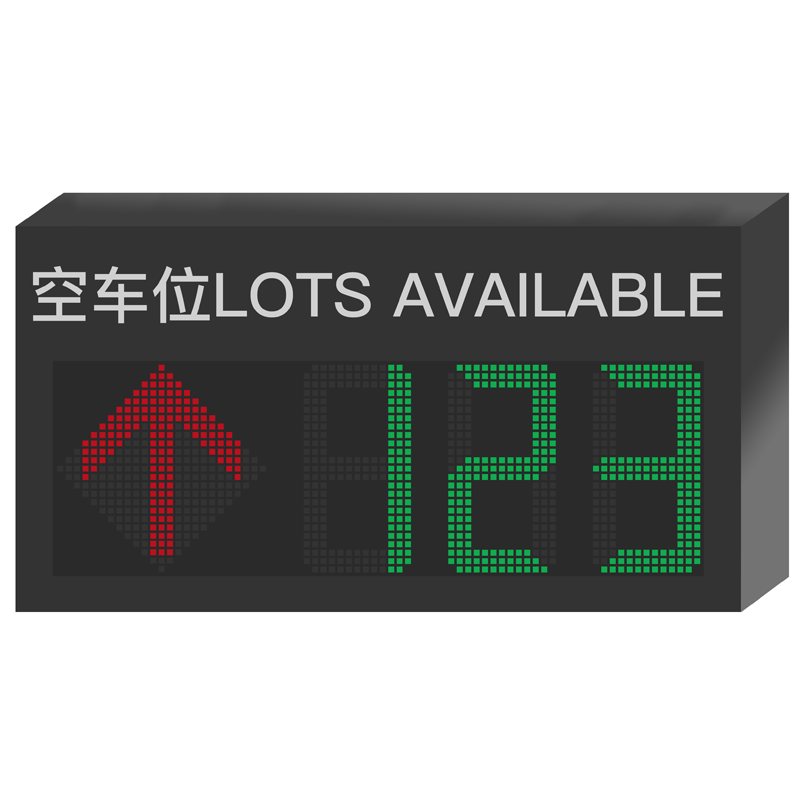

TVL121-3-6D |

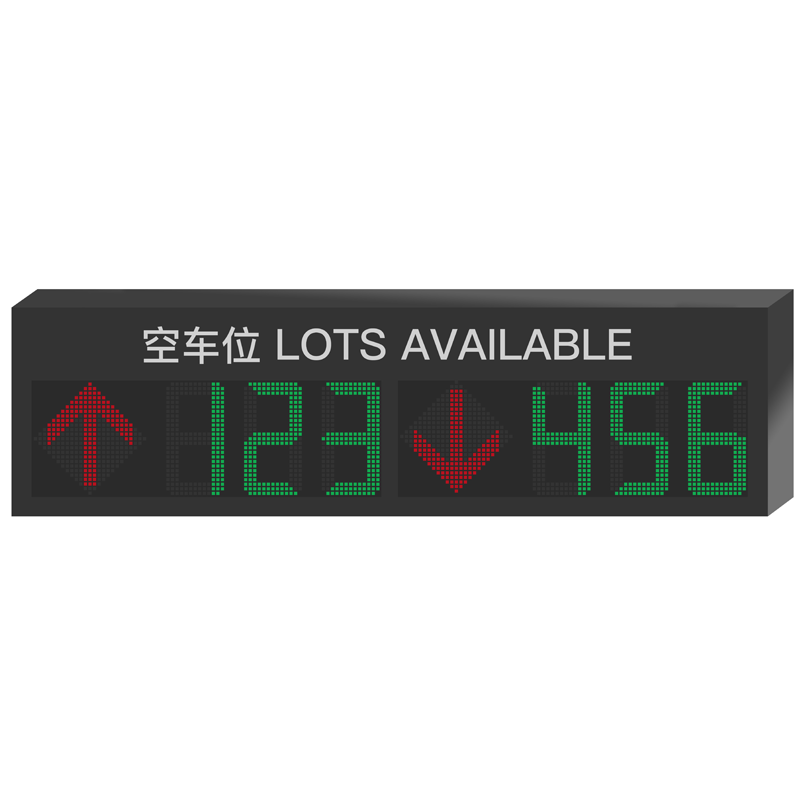

TVL121-6-6D |

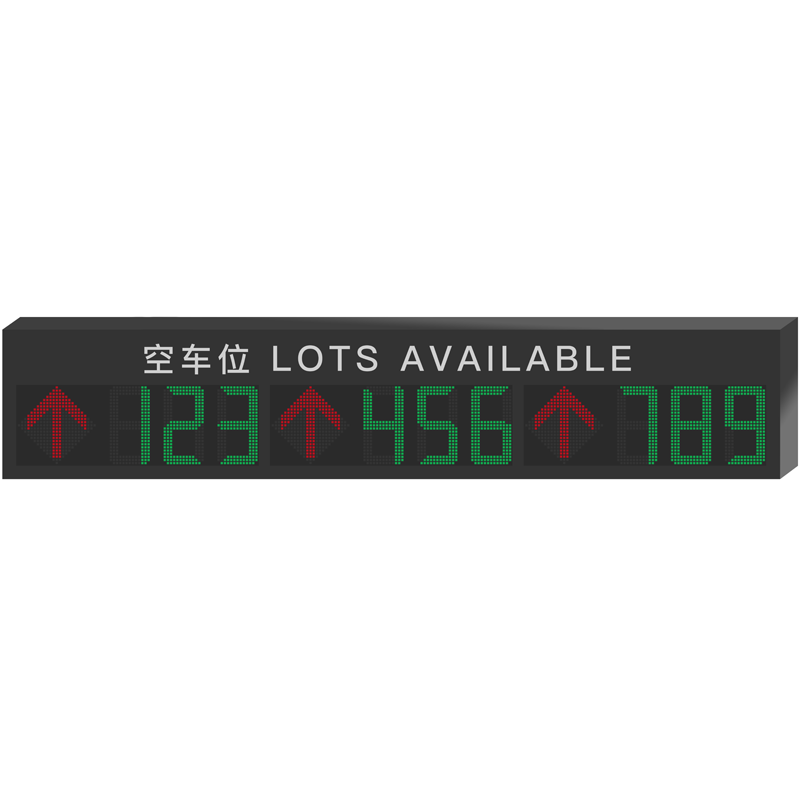

TVL121-9-6D |
适用范围 |
室内停车场 |
||
工作电压 |
AC220V |
||
字符显示 |
支持箭头和数字,可变 |
||
显示颜色 |
红色箭头,绿色数字 |
||
显示亮度 |
1000cd/m2 |
||
显示方式 |
即时显示 |
||
通讯方式 |
RS485/RJ45 |
||
正常功耗 |
14W |
30W |
39W |
屏体尺寸 |
585mm*322mm*65mm |
1133mm*322mm*65mm |
1680mm*322mm*65mm |
显示尺寸 |
523mm*173mm |
2×(523mm*173mm |
3×(523mm*173mm) |
显示数字 |
箭头16*16+数字3*7段式 |
2×(箭头16*16+数字3*7段式 |
3×(箭头16*16+数字3*7段式) |
使用环境 |
温度-20℃~50℃,湿度<90% |
