1) 实现LED显示屏控制，控制范围为128x256点，支持单色、三色、全彩显示；
2) 支持1/4,1/8,1/16扫描方式下的常规多种模组走线方式；
3) 支持4个自由分区；
4) 支持15级亮度手动调节和3个时段的定时亮度调节（暂不支持）；
5) 支持手动开关屏和3个时段的定时开关屏（暂不支持）；
6) 支持16×16点，32×32点的ASCII编码格式字符，GBK编码汉字显示；
7) 支持最多32条节目信息,每个区域128个汉字(256个字符)显示；
8) 支持多种显示方式；
9) 支持点阵位图显示；
10) 支持TTS语音报；
11) 支持外部两路继电器控制；
12) 支持网口，RS485接口通讯，支持集群信息发送；
13) 支持在线固件升级，字库更新；
14) 支持RTC时间显示功能。
支持demo方式对接。
硬件接口：
硬件系统主要由控制卡主板、 HUB 转接板组成，可与语音合成模块组合实现TTS语音播报功能，与继电器模块组合控制外部电器开关。
1) 电源接口：电源支持DC4.8V-6.0V输入，带过压过流保护；
2) 显示接口：显示接口支持HUB08（4 个）、 HUB12（4 个）、 HUB75（8 个） 三种常规的LED显示屏接口；
3) RS485通讯：波特率【 57600bps(默认), 115200bps, 9600bps】，8位数据位，N无校验，1位停止位；
4) 网口通讯：默认IP地址 ：192.168.1.99， 默认网关：192.168.1.1，子网掩码：255.255.255.0，端口：TCP：10000，UDP：9999；
5) 语音接口：语音接口为串行TTL电平接口，建议尽量减少通讯线长度。可以直接接到语音扩展板，语音扩展板标配为5W功率放大输出；
6) 继电器接口：继电器输出的控制电压为+5V，支持两路输出。支持直接接到继电器控制板。
备注1：DP通信主要用于配置控制卡使用，只用于单机直连或者同一个局域网内只有一张控制卡时使用，使用方式为UDP广播，支持跨网段通讯。
备注2：LED控制卡设置为Server模式，监控10000端口。同时只支持1个连接，建立连接6秒后未进行数据传输，TCP Server主动断开当前客户端的连接。一般建议短链接操作。
|
电源 +5V |
LED屏接口 HUB08 × 4 HUB12 × 4 HUB75 × 8 |
|
RS232（选配） |
|
|
RS485 |
|
|
RJ45 |
|
|
继电器（可选组合） |
语音合成模块（可选组合） |

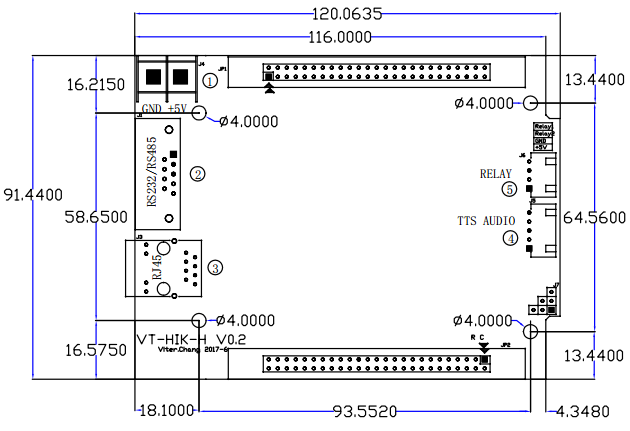

主控制板：
1) 电源接口： 采用栅栏式接线端子 WJ25C-B-2P，使用螺丝刀拧紧固定；

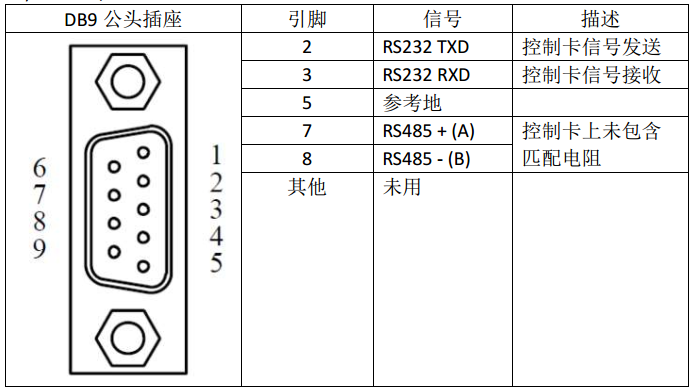

2) RS232/RS485 接口定义：
3) RJ45 接口：为了保证通讯正常，请采用超五类以上标准的网线；
4)TTS Audio： 语音模块的通讯接口， 接口型号为 XH2.54-5AW， 使用合适长度的 XH2.54-5Y 接线端子连接；
5) 继电器 Relay 接口： 继电器控制接口， 接口型号为 XH2.54-4AW，使用合适长度的 XH2.54-4Y 接线端子连接。
HUB板：HUB 板为控制卡主板的扩展板，配套控制卡主板使用
