软件功能:
1)实现LED显示屏控制,控制范围为64x128点,支持单色、三色、全彩显示;
2)支持1/4,1/8,1/16扫描方式下的常规多种模组走线方式;
3)支持4个自由分区;
4)支持15级亮度手动调节和3个时段的定时亮度调节(暂不支持);
5)支持手动开关屏和3个时段的定时开关屏(暂不支持);
6)支持16×16点,32×32点的ASCII编码格式字符,GBK编码汉字显示(32×32暂不支持);
7)支持最多1条节目信息,每个区域250个汉字(500个字符)显示;
8)支持多种显示方式;
9)支持单色点阵位图显示;
10)支持TTS语音播报,支持旋钮调节音量;
11)支持外部两路继电器控制;
12)支持网口,RS485接口通讯,支持集群信息发送;
13)支持在线固件升级,字库更新;
14)支持RTC时间显示;
15)按键S1,短按(5秒之内),设备重启,长按(大于5秒)参数恢复出厂设置;
16)按键S2,按键一次进入颜色测试功能,再按键一次退出颜色测试功能。
支持demo方式对接。
硬件接口:
件系统主要由控制卡主板,与继电器模块组合控制外部电器开关。
1)电源接口:电源支持DC4.8V-6.0V输入,带过压过流保护;
2)显示接口:显示接口支持HUB08(2 个)、 HUB12(2 个)、 HUB75(2 个) 三种常规的LED显示屏接口;
3)RS485通讯:波特率【 57600bps(默认), 115200bps, 9600bps】,8位数据位,N无校验,1位停止位;
4)网口通讯:默认IP地址 :192.168.1.99, 默认网关:192.168.1.1,子网掩码:255.255.255.0,端口:TCP:10000,UDP:9999;
5)喇叭接口:标配为5W功率放大输出,支持旋钮调节音量;
6)继电器接口:继电器输出的控制电压为+5V,支持两路输出。支持直接接到继电器控制板。
备注1:DP通信主要用于配置控制卡使用,只用于单机直连或者同一个局域网内只有一张控制卡时使用,使用方式为UDP广播,支持跨网段通讯。
备注2:LED控制卡设置为Server模式,监控10000端口。同时只支持1个连接,建立连接6秒后未进行数据传输,TCP Server主动断开当前客户端的连接。一般建议短链接操作。
电源 +5V |
LED屏接口 HUB08 × 2 HUB12 × 2 HUB75 × 2 |
RS232(选配) |
|
RS485 |
|
RJ45 |
|
继电器(可选组合) |
语音合成模块(可选组合) |

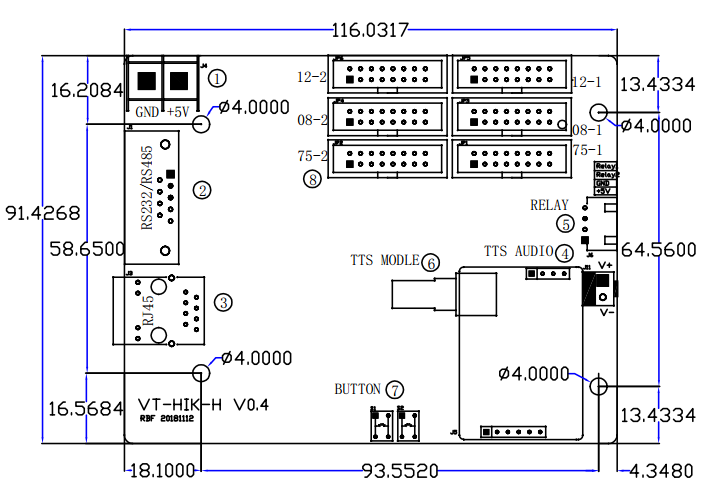

结构尺寸:

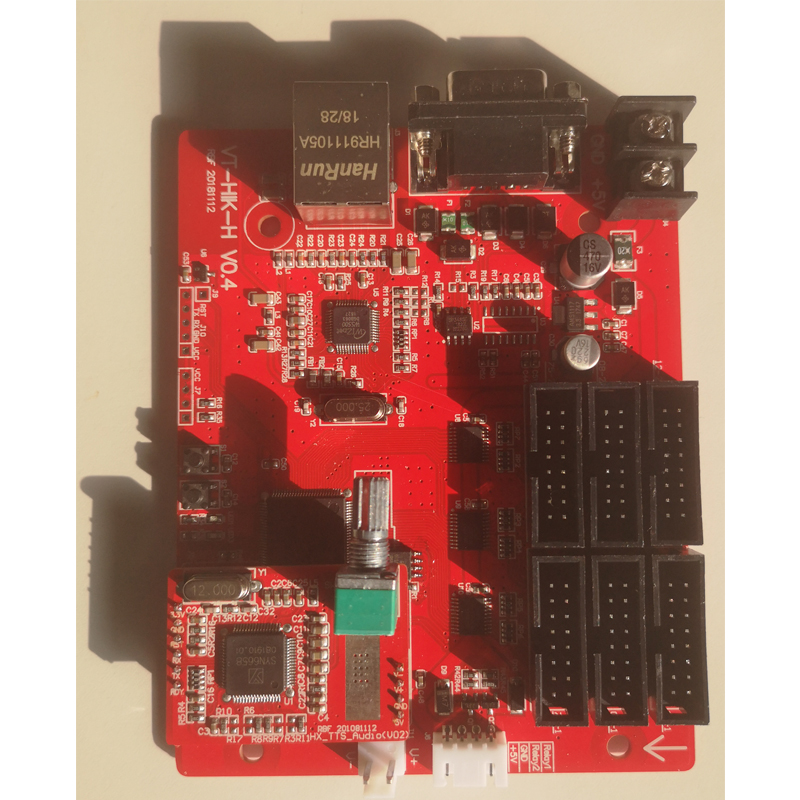

控制板:
1)电源接口: 采用栅栏式接线端子 WJ25C-B-2P,使用螺丝刀拧紧固定;

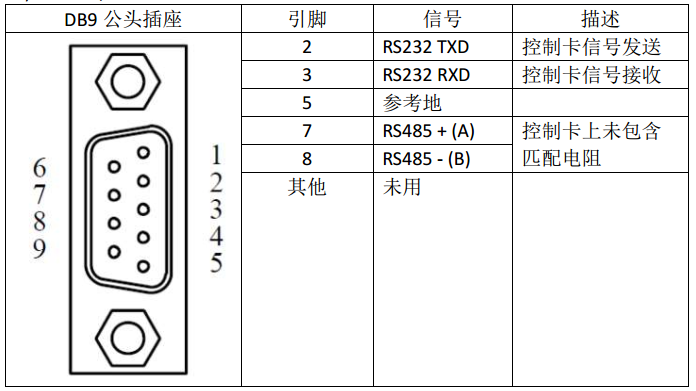

2)RS232/RS485 接口定义:
3)RJ45 接口:为了保证通讯正常,请采用超五类以上标准的网线;
4)喇叭接口: 建议接 8 欧 5W 喇叭;
5)继电器 Relay 接口: 继电器控制接口, 接口型号为 XH2.54-4AW,使用合适长度的 XH2.54-4Y 接线端子连接;
6)语音模块:连接式TTS模块;
7)按键:功能按键;
8)显示屏接口:3组LED屏接口
